紅星顎式破碎機液壓過載保護系統原理講解

免費定制配套方案立即咨詢

提前預約、專車接送根據需求、量身定制快速發貨、免費安裝

液壓過載保護裝置想必礦山界的朋友都很熟悉,今天紅星機器為大家介紹的是顎式破碎機的液壓保護系統。

液壓過載保護裝置的工作原理是什么呢?常用的液壓過載保護裝置的工作原理如下:動鄂靜止不動,固定在設備箱體內壁上。電動機通過皮帶輪,帶動偏心輪轉動,從而帶動動鄂做復擺運動,破碎物料。液壓缸活塞桿和襯板相聯,和彈簧拉桿鉸接在動顎下端,決定了排礦口的大小和破碎物料顆粒的大小。當破碎腔遇到破碎強度超出設定值的物料時,液壓缸活塞迅速向后回縮增大排礦口,使得高強度的物料終從排礦口排出。當高強度的物料靠吱聲重量自動排下后,液壓控制系統迅速動作,向液壓缸右腔供油,使得活塞左移至頂部位置,恢復常態工作。

液壓過載保護裝置是根據液壓保護系統原理設計出來的,下面紅星機器就給大家詳細解說液壓保護系統的原理是什么。

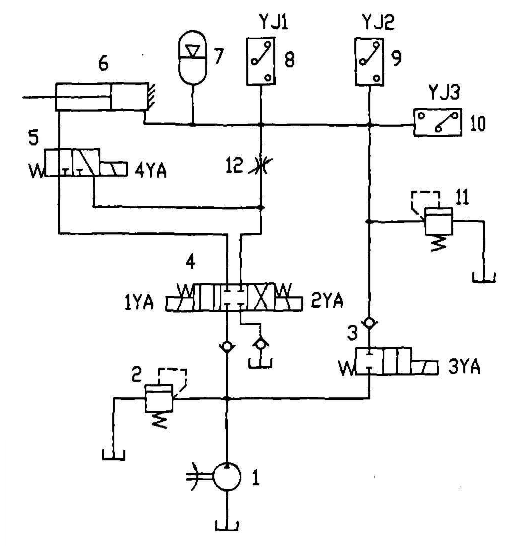

如圖:液壓原理圖

如圖所示,按下設備啟動按鈕時,2YA、4YA得電,形成差動回路,使得油缸6快速向左移動到左頂部位,并對蓄能器7充液。壓力繼電器8為系統所設定的右腔工作低壓頂部值,當右腔壓力達到此值時,壓力繼電器8發出信號給PLC(控制系統),使得2YA、4YA失電、繼電器3YA得電,從而對液壓缸6右腔補充壓力油,當壓力達到繼電器9所設定的工作高壓頂部時,繼電器3YA自動斷電,并由蓄能器7對液壓缸6左腔保壓,補充液壓缸6因泄露而減少的壓降。當破碎物料的強度超過破碎機所設定的壓力頂部時,油缸6右腔的壓力會急劇增大,觸發壓力繼電器10動作,從而使得1YA得電,2YA、4YA失電,油缸6迅速向右移動,致使動鄂排料口增大,排出硬度高的物料。

若高硬度的物料不能自動落下,則有輔助裝置清除。當油缸6左腔壓力下降到壓力繼電器8所設定的值時,3YA得電,油缸6活塞向右移動,破碎機迅速恢復正常的工作狀態。其中溢流閥11設定的壓力值要比壓力繼電器10設定值稍高,當壓力繼電器10動作失靈時,溢流閥11就會開啟,起溢流保護作用。節流閥12可以控制液壓缸6活塞運動的速度。

理論和事實都向我們表明,液壓過載保護顎式破碎機與其他保護裝置相比,具有明顯的優勢,紅星機器還發現,其液壓缸具有壓力大,反應靈敏,適合破碎強度高的物料等特點,并且能夠自動排除故障,無需停機處理即能迅速恢復正常工作狀態。
